Draga de succión con cortador, Separador magnético de mineral seco, Maquinaria de embalaje, Maquinaria de construcción
Características
1. El consumo de combustible altamente eficiente ayuda a ahorrar en el costo de operación.
2. La draga de succión con cortador está equipado con cortador de alta eficiencia y sistema de tracción.
3. Sistema de enfriamiento de agua dulce.
4. El casco se compone de dos pontones laterales conectados por pequeños pontones de acoplamiento.
5. El equipo de dragado está completamente montado y probado completamente antes de la entrega.
6. La estructura simple hace que el montaje de equipos sea rápido, y la draga de succión con cortador se puede utilizar a flote o en tierra.
7. Listo para el servicio tan pronto como llega al lugar de trabajo.
8. El diseño estándar permite cortos plazos de entrega.
9. Las piezas estándar de recambio para la draga están disponibles en stock.
10. La draga de succión con cortador es ideal para uso en zona de aguas costeras.
11. Podemos diseñar equipos de corte y dragado de succión de acuerdo a la necesidad de los clientes.
Aplicaciones
La draga de succión con cortador se utiliza principalmente para cumplir con las operaciones de excavación, dragado y llenado en zonas de agua tales como la costa, represa, canal, etc.
Especificaciones
Draga de succión con cortador, 10 pulgadas
| Ítems | Especificaciones | Notas |
| Longitud total | 25.0m | |
| Longitud del casco | 18.0m | |
| Profundidad del casco | 1.6m | |
| Ancho del casco | 5.2m | |
| Motor principal | 450KW | JICHAI o WEICHAI |
| Motor auxiliar | 24KW | |
| Modelo de bomba | WN-250 | |
| Diámetro de la bomba de succión | 250mm | |
| Diámetro de la bomba de descarga | 300mm | |
| Diámetro de cortador | 1.3m | 30rpm |
| Profundidad de dragado | 10m | |
| Flujo de agua | 1200m3/h | |
| Distancia de descarga | 1000m | |
| Peso de trabajo | 100T | |
| Pila de escardillo | ∮377mm | 13.0m/pieza |
| Manivela | 3 sets | |
| Sistema de funcionamiento | Sistema de control del PLC y sistema hidráulico | |
| Tiempo de entrega | 100 días hábiles. |
Draga de succión con cortador, 12 pulgadas
| 300 Bomba draga de succión con cortador | ||
| Ítems | Especificaciones | Notas |
| Longitud total | 29.0m | |
| Longitud de casco | 24.0m | |
| Profundidad del casco | 1.8m | |
| Anchura del casco | 6.0m | |
| Profundidad de dragado | 13m | |
| Motor principal | 540KW Jichai Diesel Model,6190 | Bomba de alimentación |
| Modelo de bomba | WN300 succión 12" Descarga 14" | Shijiazhuang |
| Diámetro de la bomba de succión. | 350mm | |
| Diámetro de descarga | 300mm | |
| Flujo de agua | 2000m3/h(Capacidad hasta 300m3/h) | |
| Distancia de descarga | 1000 m . | |
| Peso de trabajo | 120T | |
| Escardillo | ∮450mm 2 sets | 17 m |
| Manivelas | 3 Sets | |
| Auto-navegación | No | |
| Sistema de funcionamiento | Hidráulica | |
| Accesorios | Herramientas para el diesel, sello de aceite, soldadores, etc. | |
| Tiempo de entrega | 90days | |
| Embarque | Carga a granel | |
| Condiciones de pago | T/T | |
Draga de succión con cortador, 14 pulgadas
| Ítems | Especificaciones | Notas |
| Longitud total | 36.6m | |
| Longitud de casco | 26.0m | |
| Profundidad del casco | 1.8m | |
| Anchura del casco | 6.0m | |
| Motor principal | 1000KW | JICHAI Power |
| Motor auxiliar | Generador de 30KW | WEICHAI Power |
| Modelo de bomba | WN-350 | |
| Diámetro de la bomba de succión. | 350mm | SHIJIAZHUANG |
| Diámetro de la bomba de descarga. | 450mm | |
| Profundidad de dragado | 14m | |
| Flujo de Agua | 2800m3/h | |
| Distancia de descarga | 1000m | |
| Peso de trabajo | 150Ton | |
| Pila escardillo | ∮450mm | 18m/piezas |
| Manivela | 3 Piezas | |
| Sistema de funcionamiento | Sistema de control del PLC y sistema hidráulico | |
| Tiempo de entrega | 90 días hábiles |
Draga de succión con cortador, 18 pulgadas
| Ítems | Especificaciones | Notas |
| Longitud total | 44.0m | |
| Longitud de casco | 35.0m | |
| Profundidad del casco | 2.2m | |
| Anchura del casco | 8.0m | |
| Motor principal | 1200KW | JICHAI 1000rpm |
| Motor auxiliar | 380KW | WEICHAI |
| Modelo de bomba | WN-450 | SHIJIAZHUANG |
| Diámetro de la bomba de succión. | 450mm | |
| Diámetro de la bomba de descarga. | 350mm | |
| Profundidad de dragado | 14m | |
| Flujo de Agua | 3500-4000m3/h | |
| Distancia de descarga | 1500m | |
| Peso de trabajo | 300T | |
| Pila escardillo | ∮630mm | 18m |
| Manivela | 3 sets | |
| Sistema de funcionamiento | Sistema de control del PLC y sistema hidráulico | |
| Tiempo de entrega | 150 días hábiles |
Detalles

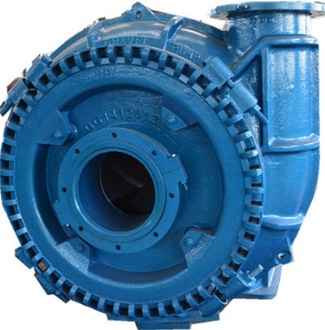

Bomba de Dragado/ de lodo
Elegimos WARMAN PUMP como la bomba de nuestras draga. A causa de que esto es fundido de 2G35CrMn, que lo hace una alta resistencia al desgaste y velocidad rotacional baja y alto rendimiento.

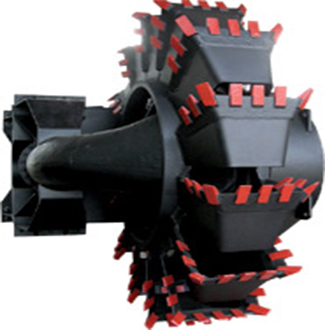

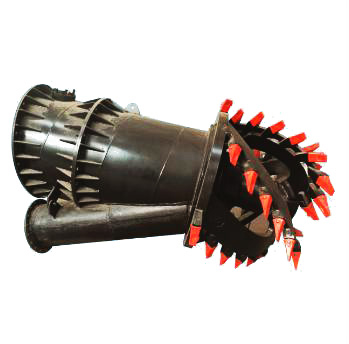

El Cabezal de Corte para Dragado
Para asegurar una buena operación de corte cuando está dragado la capa de barro duro y la capa de arena dura, desarrollamos la cabezal de corte por nuestros propios. El escariador es fundido de aleado de resistente al desgaste alta con una estructura razonable. Su vida útil puede llegar hasta 10 años.
Tiene 5 tipos principales que es adecuado para capa de limo, capa de arena, capa de arena dura, capa de arrecife de coral, etc.
Estas piezas centrales son granizado por cinco años incluso motor hidraulico y cojinete de cabezal de cortador.

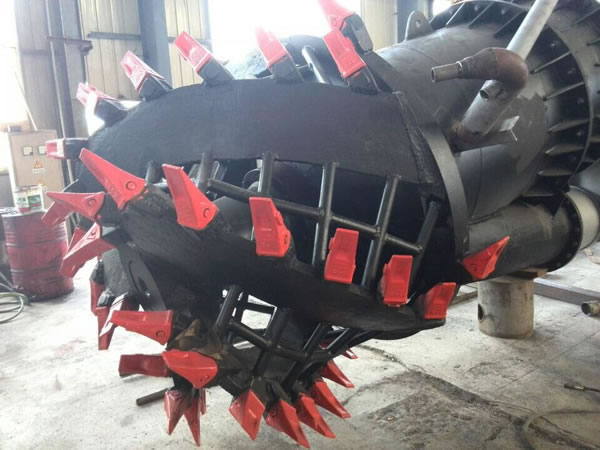

Dientes del cabezal de corte para dragado
El diente del escariador es una componente importante en escariador que es fácil para instalar. Es similar a los dientes humanos y consiste en base de dientes de cortador y los dientes que son conectado por pasador. Si los dientes son gastados, solo necesita sustituirlos para buen funcionamiento de operación.
Utilizamos dientes del escariador adecuado para la excavación de grava y gravilla en excavadores.
Además, según los tipos de suelo excava, el diente del escariador tiene tres tipos: para dragado de barro, para dragado de arena y para dragado de barro duro (con alta resistencia al desgaste).
Lavadora de Rueda Cangilones para Arenas
The bucket wheel sand dredger is mainly used for dredging hard mud layer and hard sand layer.
Material
La draga es de chapa de acero.
Mantenimiento de la draga
1. Revise la cabeza de corte y el sistema hidráulico con frecuencia.
2. Verifica en el motor principal antes del arranque para asegurar que cada componente se encuentra en buenas condiciones.
3. Para obtener información más detallada de mantenimiento del equipo de dragado, póngase en contacto con nosotros directamente.
Empaque
Draga más grande que 12 Pulgadas será entregado a granel.
Draga de menos de 12 Pulgadas se entregarán en un contenedor.
Somos un fabricante con experiencia y proveedor chino de draga de succión con cortador. Nuestros productos también incluyen máquinas de dragado, draga de arena, separador magnético de mineral seco, equipo para lavado y separación de oro, maquinaria de embalaje, máquinas llenadoras, planta mezcladora de concreto, etc. Nuestra empresa se encuentra en Qingzhou, que tiene de transporte conveniente y paisajes pintorescos. Nuestros productos se exportan a Rusia, Irán, Irak, Corea del Norte, Vietnam, Malasia, Singapur, Filipinas, Tailandia, India, Namibia, Nigeria, Bangladesh, Libia etc.
Si usted tiene algún interés de draga de succión con cortador, por favor no dude en contactar con nosotros. Nosotros le podemos proporcionar el equipo de dragado con alta calidad y precios competitivos.
